田宫双星四驱车自制切割台改造教程

什么是自制切割台

在很多新车手进行四驱车改装尤其是轮毂,轮胎,轴承方面的加工时,总是苦于没有可用便宜易得的改装工具。

使用材料为,底盘,电池,开关,导电片,齿轮,轴承,车轴和马达。

如果你有已经损坏无法继续使用的底盘,那就用它来改造吧。“: )

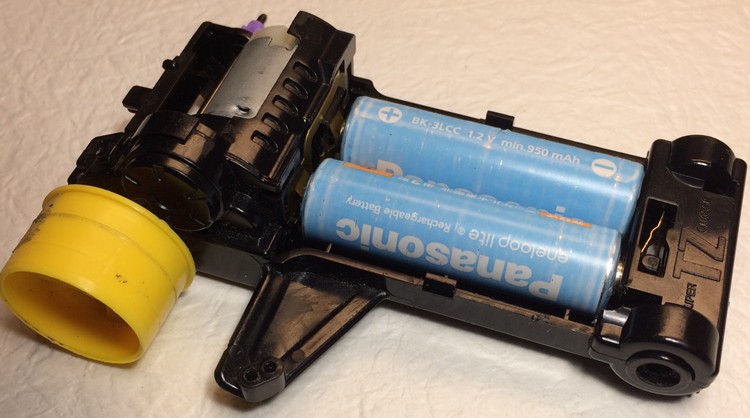

这里使用的是TZ底盘,本身传动效果不错,用来改造切割台质量杠杠的。

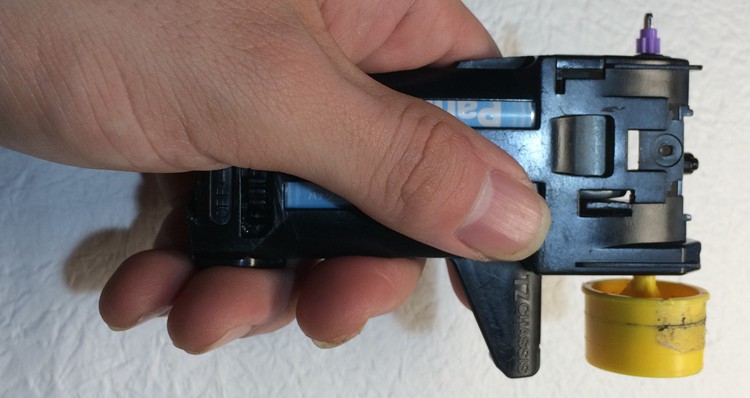

这里把不装轮毂一侧的中翼剪去,方便握持。

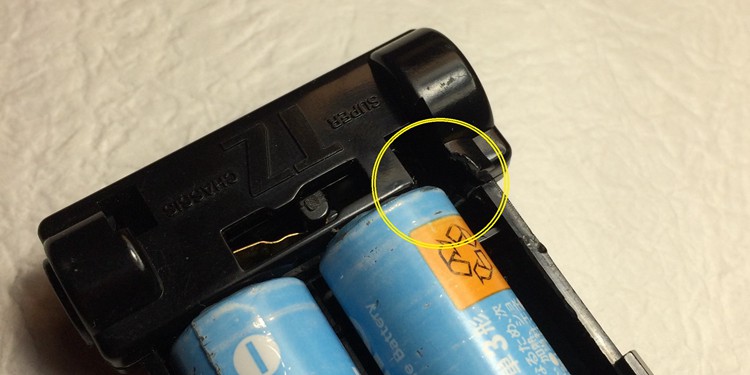

由于有时需要马达反转来进行切割,因此电池能够反装是很有必要的。所以图中黄圈标出部分要削剪,否则电池是无法反装的哦。当然你如果使用的是其他底盘,削剪的部位与量也略有不同。

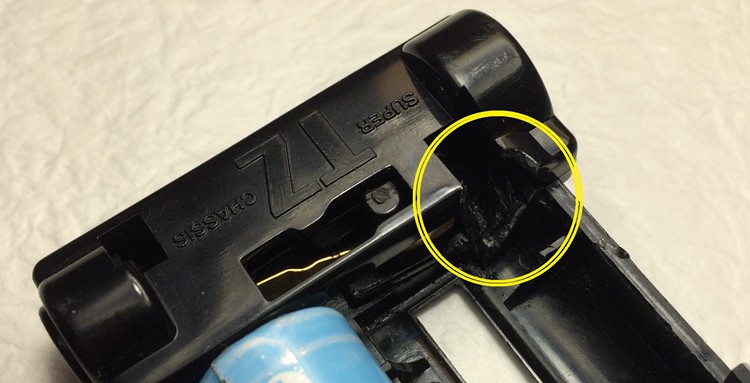

修剪后即使反装电池也不会有影响,因为是不用的底盘所以传动轴限位什么的就不需要考虑了,尽情的修改吧。

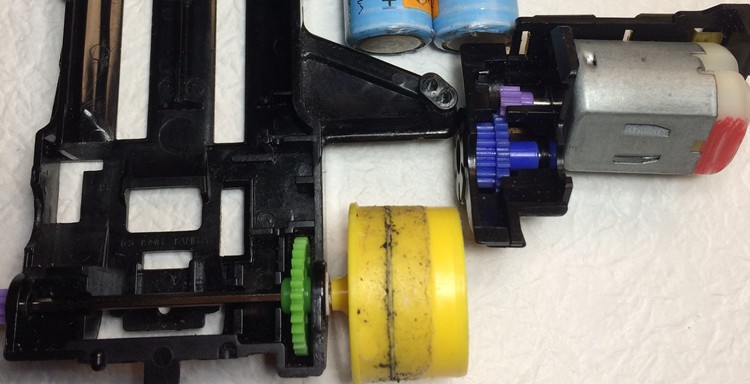

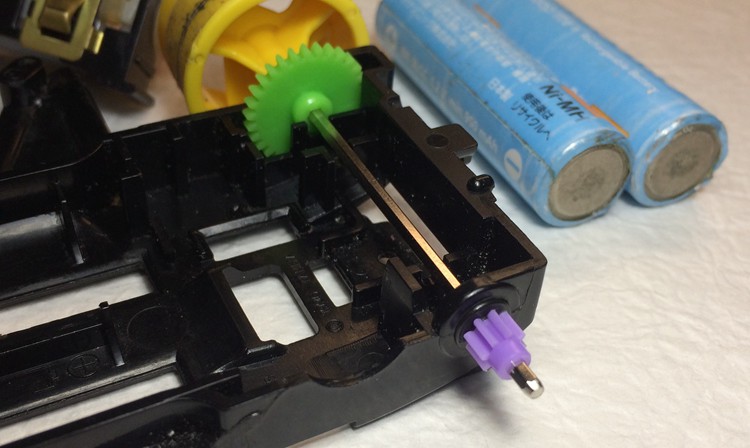

由于在切割轮毂轮胎时,会有较大阻力,所以马达推荐扭力较高的款式。当然,使用基磨也可以,齿轮的话推荐高扭力齿比,这里使用的是5:1。由于我们用不到前轮,所以粉齿和传动轴也就不需要啦。





轮毂的另一侧使用小齿轮固定就可以啦。

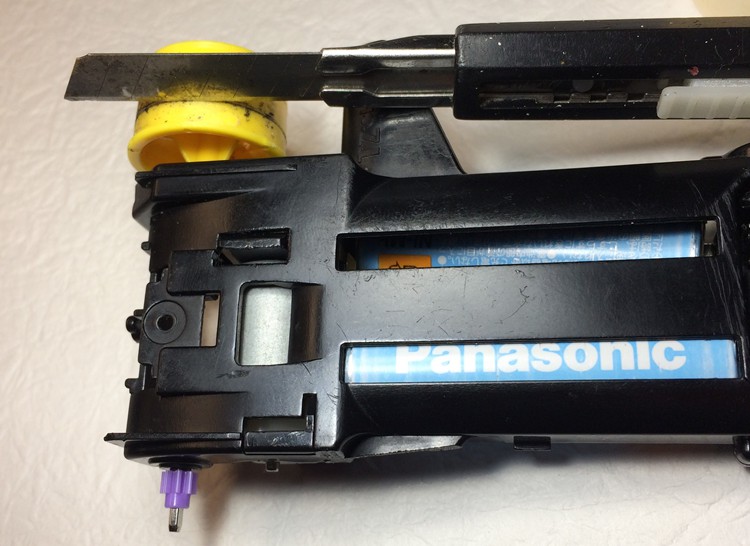

以中翼为支点进行切割就可以啦。

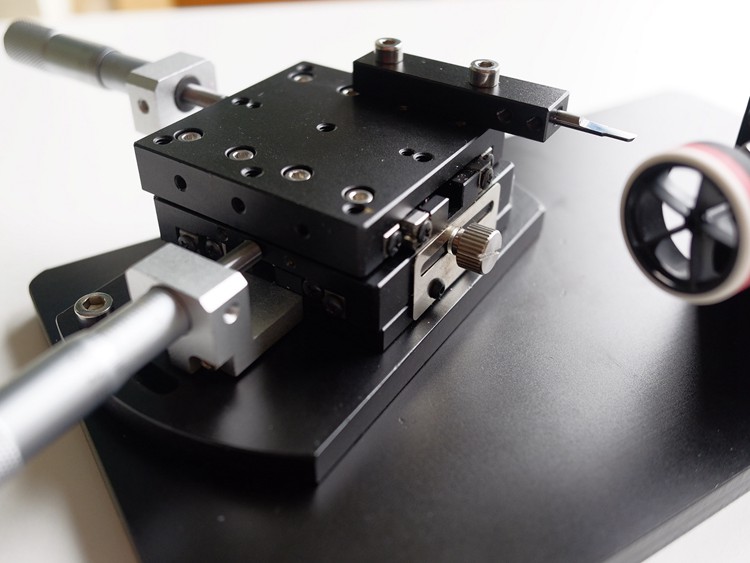

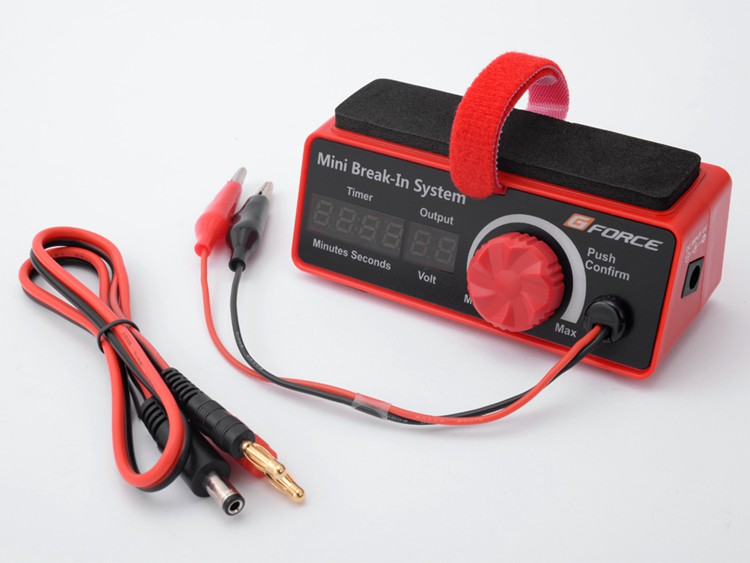

当然,一直用简易的切割台凑合也不是长久之计,如果你有一定经济实力的话,还是使用专业的磨胎机和马达磨合机吧。
