白痴编觉得,要先从宏观学起,再详细了解迷你四驱的类型、零件之类专业内容。所以在第二篇,我们一起看看迷你四驱车的组装程序。话说,昨天收到520礼物,一辆可以野跑的大轮子,全新未拆待拆封,同玩的车友居然打赌我拼不起来。好吧,看完这篇以后本主就偷一套贝大爷的新工具开始组装!

开始吧!

要四驅車在賽道上飛馳,最基本的就是要有一架四驅車。四驅車在各區模型店和文具店有售,一般都需要自己裝嵌的。田宮後來推出了數款迷你四驅PRO的「完成車」,減小了玩家砌車的時間,但價錢較貴。

但大部分的車仍需要自己裝嵌的。以下是裝嵌四驅車的基本教學:

zuzhuang1 第1张

以VS底盤的Avante 2001 Junior作示範

zuzhuang3 第2张

zuzhuang2 第3张

(白痴编翻译:下文中摩打就是马达的意思)

買車前先確認該車有否付送摩打(モーターつき),因為某些車款是會隨車付送FA-130型號摩打一個。如圖中,盒中寫著「モーター.電池別売」的話,表示該車需要另購摩打和電池。

zuzhuang4 第4张

買入後,就要準備工具裝嵌了。一般需要的是模型鉗、十字縲絲批、模型挫(或水磨沙紙)、兩顆AA電池。還有一個用完即棄的膠袋(裝碎屑用)。

zuzhuang5 第5张

zuzhuang6 第6张

開始前先洗淨和抹乾雙手。由車殼部分開始。用模型鉗的背面對著車殼,把車殼部分剪下來。注意不要剪得太多,預留口水位來進行打磨工作,方便日後上色。就算不上色,也可使車子更美觀。然後用模型挫或水磨沙紙打磨。

zuzhuang7 第7张

zuzhuang8 第8张

經打磨後的模樣。這些可以選擇上色或貼紙。由於這是基本教學,會為車子上貼紙。如果車殼有定風翼的話,先把車殼和定風翼分別打磨好和上貼紙,再組合。

zuzhuang9 第9张

zuzhuang10 第10张

接著是底盤部分。圖中的是齒輪,動力齒輪分別是啡+黑(4:1)和青+藍(5:1)。(有關動力齒輪的顏色組合和作用白痴编会在后续文章中贴出)。其餘的是中軸(齒輪軸)部分。如右般把金具、齒輪和中軸放到底盤上。注意中軸需放到底般的凹位上。然後為各齒輪接觸的地方塗上隨車付送的潤滑油,薄薄的一層就好,會使車行得更順暢。示例中使用綠+藍色的5:1標準齒輪,藍色齒輪稍後會用到,可以先不理。

zuzhuang11 第11张

(白痴编翻译:看图猜車軑应该是车胎的意思。軑=胎)

然後是車軑。利用與剪車殼同樣的方法,把膠軑剪下來。不要讓膠口水殘留在軑上,會影響四驅車的速度。用力壓一壓車軑,給它一點運動。

zuzhuang12 第12张

zuzhuang13 第13张

(白痴编翻译:啤鈴在大陆叫做轴承)

啤鈴。啤鈴能減低四驅車的動力流失,從而使車的速度更快。把圖中黑色圓形部件剪下,再與小金具合而為一。裝上金具時要塗潤滑油。

zuzhuang14 第14张

把車軑套上車輪,再用車軸把兩邊車輪連在一起。

zuzhuang15 第15张

zuzhuang16 第16张

把圖中紅圈的部件剪下,並接上導電片。導電片連接摩打的地方需塗上潤滑油。然後把摩打接上白色的摩打齒輪,一按下去便成。

zuzhuang17 第17张

zuzhuang18 第18张

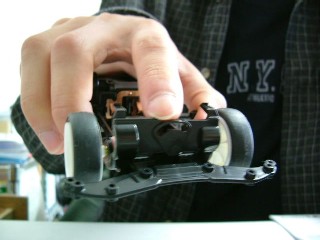

把摩打和放到摩打箱裡。先把摩打沒接上齒輪的一邊放進去,然後聽到「拍」一聲就完成了。把摩打箱放到底盤上,亦是從沒接上摩打齒輪的一邊開始。

zuzhuang19 第19张

zuzhuang20 第20张

zuzhuang21 第21张

zuzhuang22 第22张

把圖中所見的摩打箱蓋和電源開關部件剪下來。並把它們裝到底盤上。並裝上電源開關的蓋。裝上前確定已把導電片放到電源開關的位置。

zuzhuang23 第23张

zuzhuang24 第24张

把圖中灰色的側輪部件和黑色的圓形側輪部件剪下。先把黑色縲絲塗潤滑油,只需塗縲絲紋以上位置便可。把灰色側輪套上膠圈,放上黑色縲絲,再放上銀色的絕緣片。然後用十字縲絲批,把灰色側輪固定在車前行的縲絲坑內。確保把縲絲上好,側輪是仍能轉動的。同樣的把黑色側輪上在車的中間或尾翼。黑色側輪是沒有膠圈的。

zuzhuang25 第25张

zuzhuang26 第26张

把剩下的電池夾和車尾夾剪下來。把電池夾套上底盤中間的位置。套上車殼,用車尾夾鎖好….

大功告成!
