田宫双星四驱车高容错率与底盘适用性的T-FL凤尾制作分享

随着四驱车的发展,跑道难点种类不断增加,但都逃不出跳跃这一主题。而说道跳跃,一辆赛车最重要的就是容错率了。当跳跃到跑道壁上时,能够落回跑道的概率越高,成功完赛的概率就越高。

这次就给大家分享一个成本低,容错率高,制作简单,适用于所有有三点结构底盘的T-FL凤尾制作方法。

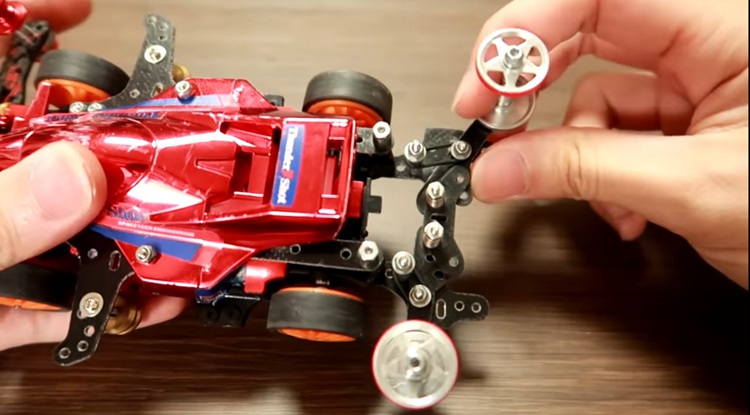

上下左右全可动+分动结构,征服跳台摇摆。

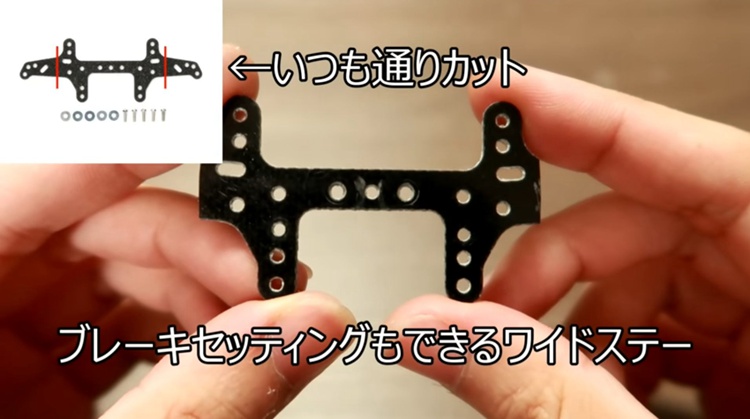

托架就使用传统的草尾改托架。简单两刀,相信大部分车友第一次接触托架就使用的是这一款吧

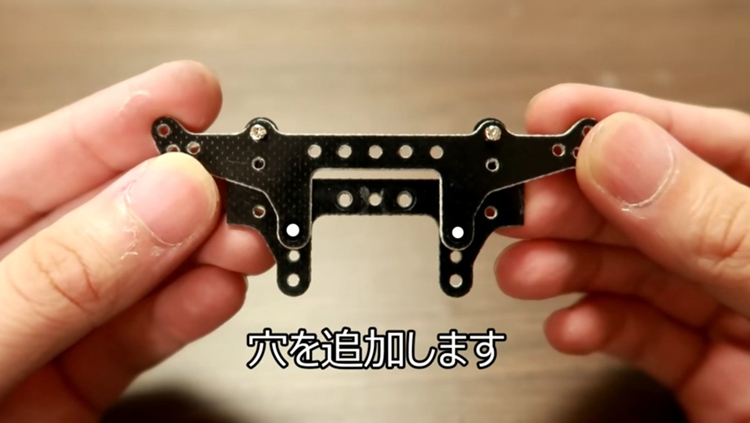

15243凤尾如图固定后,在白点处用2.0手钻打通,增加托架孔位。

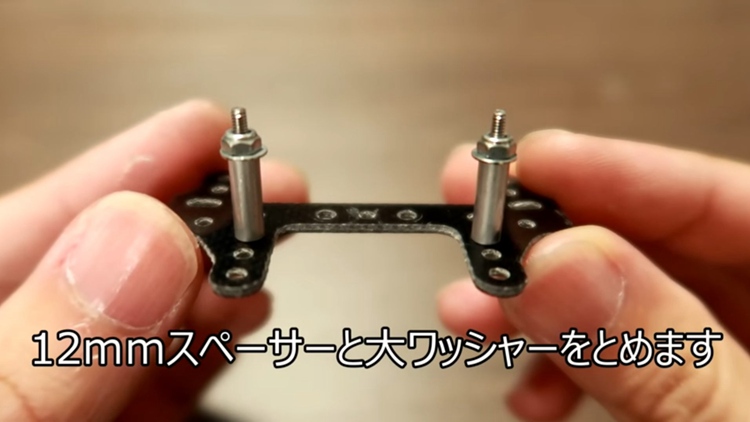

在新增孔位中装入12mm铝管,上方加大螺丝垫片用来做胶圈限位,使用自锁锁死。





如图孔位放入相同长度螺丝,套导轮垫片。导轮垫片的坡度会使凤尾活动时更加自如。

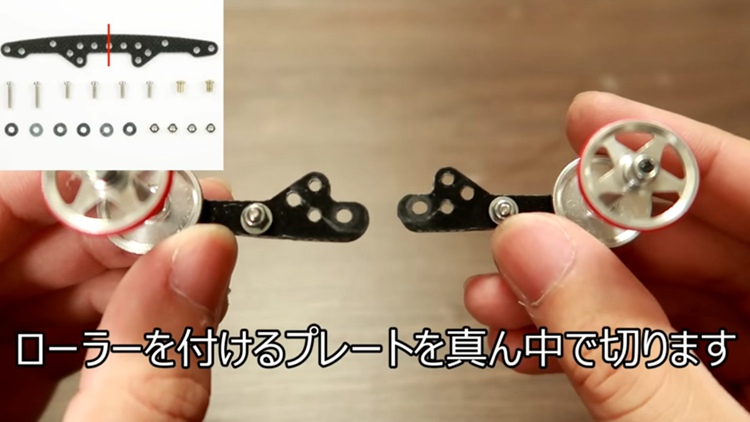

15242SXX龙头对半剪开。在如图孔位加入1.5mm铝管、大螺丝垫片并用自锁锁死。

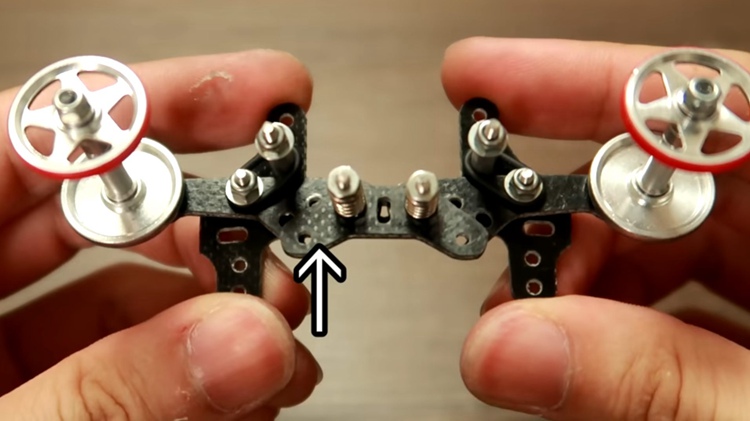

将分动结构装入托架。

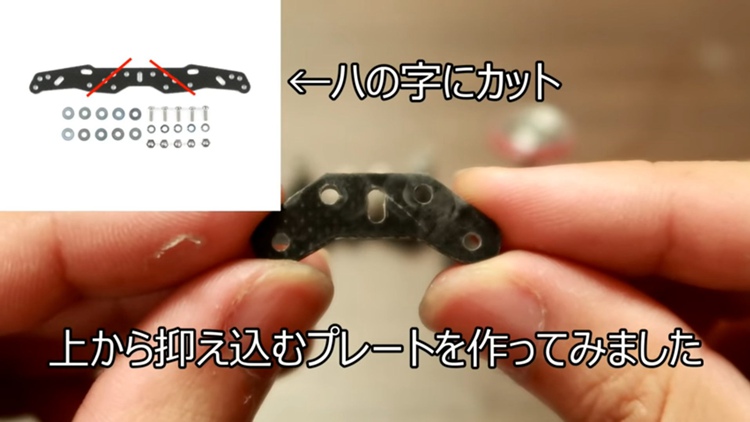

此时如果直接使用,凤尾上下活动时会因为没有限位而无法复位。因此需要使用草头制作如图配件,为凤尾限位。







装上限位件后,在螺丝上套白弹簧,鸡眼并用自锁锁死。

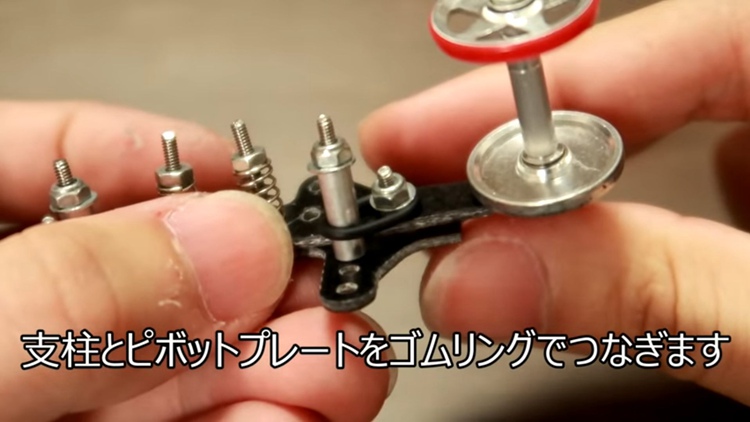

在如图两个柱子上套入13mm导轮胶圈即可,觉得松可以再套一个。

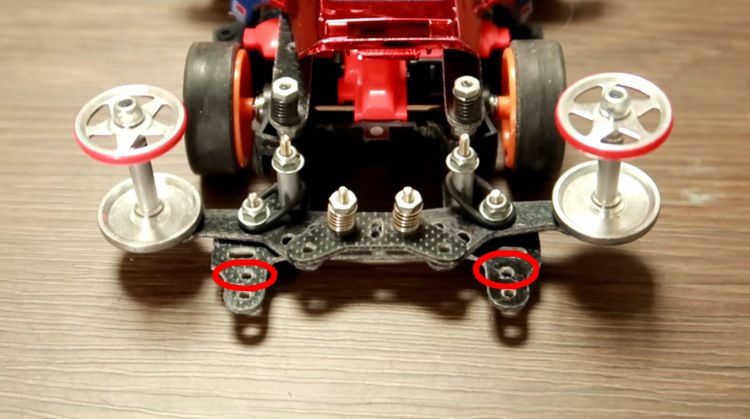

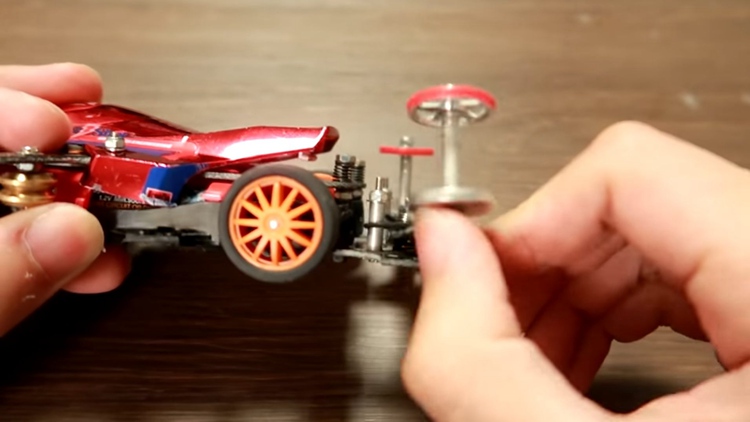

这样,凤尾就完成了。如果感觉活动范围过大,可以在图中圆圈孔位装上铝管做限位使用。

原视频地址:https://youtu.be/bgy7_do8Brc

未经允许请勿转载
